Modulateur bigrille

Type: onbekend
Bouwjaar: onbekend
Buizen: A441N , B406 , B406 , A415 , B403

Radio vermoedelijk afkomstig uit Frankrijk gebouwd volgens het Modulateur Bigrille principe.
De bijpassende raamantenne is van het merk: Ciac en serienummer: 2522.
Deze vormt samen met de linkse afstemcondensator de antennekring.
De rechtse afstemcondensator is de oscilatorkring.

Het chassis van de radio.
Duidelijk te zien zijn de drie middenfrequent spoelen afgestemd op 90 KHz.
Rechts de A441N oscilator.
Daarnaast de 2 middenfrequent buizen B406.
2e van links de A415 detector.
Geheel links de B403 eindbuis.

Chassis bovenaanzicht.

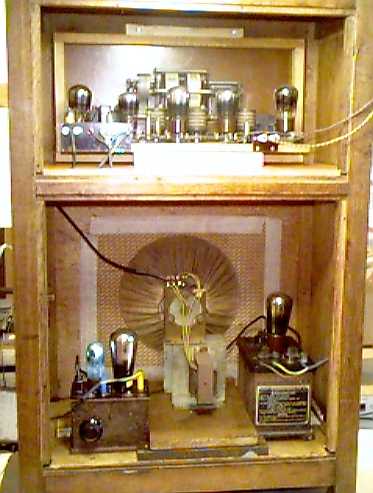

Achterkant van de radio.

Links onder de voeding voor de gloeidraden en de negatieve roosterspanning.

Rechts onder een Philips 372 PSA voor de benodigde anodespanningen.

De voeding voor de gloeidraden en NRS.
Dit is een zelfbouw voeding ter vervanging van de accu en batterijen.
Met de potmeter kan de gloeispanning ingesteld worden.

Buizen: 451 , 373
