Philips GM 3153 oscilloscoop
Type: GM3153
Serienummer: 1147
Bouwjaar: 1938
Buizen: 4690 , 4673 , 4673 , 1876 , 1876
Beeldbuis: DN 7/2
|
|
|
Restauratie verslag Philips GM3153
Een tijdje geleden op de beurs in Driebergen dit leuke scoopje gescoord.
De kast is wat stoffig maar ziet er verder nog als nieuw uit, ook van binnen is
alles nog in uitstekende conditie.
Ik verwacht dan ook geen grote problemen met de restauratie van dit meer dan 70
jaar oude meetinstrument.
In deze scoop zitten 6 afvlak elco's.
Deze zijn voorzien van een vloeistof en deze zijn vrijwel altijd defect.
Vandaar dat deze zonder uitzondering worden gerestaureerd.
Voorzichtig aan de onderkant de felsrand open wurmen en alles uit elkaar halen.
Daarna alles goed schoonspoelen en de oude inhoud verwijderen.
Daarna nieuwe elco's in de oude huls plaatsen en de rand weer voorzichtig
dichtkloppen en deze ziet er weer als nieuw uit.
Nadat de elco's allemaal gerestaureerd zijn zijn de gelijkrichter buizen aan de
beurt.
De voeding van deze oscilloscoop bestaat uit twee enkelfasige gelijkrichters van
het type 1876, een postief en een negatief.
Zo wordt de benodigde 2 KV gemaakt.

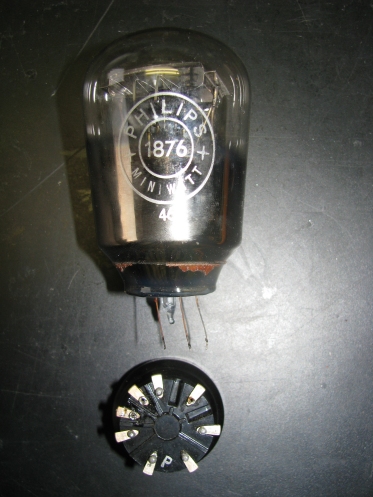

Ik had al gezien dat er een erg los in zijn voet zat.
Het bleek dat twee van de drie aansluitdraden los waren geraakt.
Dit krijg je natuurlijk nooit meer goed in de gaatjes.
Dus eerst de draadjes verlengt door er een stukje blank montagedraad aan te
solderen.
Daarna nog een stukje krimpkous er omheen en zo kunnen de draadjes gemakkelijk
door de pennen gestoken worden.
Daarna kan de voet met twee componenten lijm weer aan de buis worden gelijmd.
Daarna nog de draadjes vast solderen en afknippen.
Nu nog even wachten totdat de lijm droog is.
Nu kan er voor het eerst spanning aangesloten worden.
Met de variac wordt de voedingsspanning langzaam opgevoerd en tegelijkertijd
worden de secundaire spanningen in de gaten gehouden.
De gloeispanningen en hoogspanning is in orde en de trafo blijft koud, dus geen
interen sluiting in de trafo.
Daarna worden de gelijkrichter buizen weer geplaatst en de spanning wordt weer
langzaam opgedraaid.
Ook nu wordt de HSP goed in de gaten gehouden.
De spanningen op de overige buisvoeten zijn zoals ik verwacht en ook de G1 en
focus spanning laat geen rare dingen zien.
Aangezien de beeldbuis er ook in zit zou er iets te zien moeten zijn.
En jawel er verschijnt een mooie heldere punt op het beeldscherm welke netjes in
helderheid en focus is te regelen.
Na het plaatsen van de overige buizen is het tijd om te onderzoeken of de
oscillator het wil doen.
Deze met een scoop bekeken en er komt een prachtige zaagtand uit.
Dus die werkt naar behoren.
Na het plaatsen van de verticale versterker buis blijkt ook die prima te werken.
Tijd om er eens een toongenerator op aan te sluiten om te zien of het werkt.
Ja hoor, zoals ik al verwachtte is er een prima sinus zichtbaar op het scherm.
Na het poetsen van de chromen ring en het celluloid venstertje kunnen deze ook
weer teruggeplaatst worden.
Als laatste nog een vastzittende potmeter gesmeerd en de kast gereinigd en alles
kan weer in elkaar gezet worden.
En nu maar hopen dat deze 75 jaar oude scoop door de volgende calibratie ronde
komt
